基本面积图

组件说明

基本面积图是折线图的一种，支持自定义y轴区间、多系列数据配置以及某个系列的数字提示框展示，以折线和区域相结合的方式，智能地展示多维的实时数据的变化趋势。

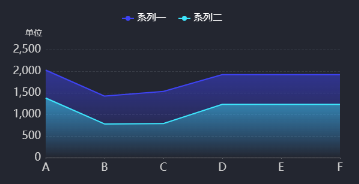

效果案例

样式

在样式中可以设置组件的基本属性、全局、坐标轴、系列和提示框配置。

1. 基本属性

• 位置尺寸
  位置包括组件的横坐标和纵坐标，单位为px；横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。尺寸包括组件的宽度和高度，单位为px；可单击比例锁锁定组件宽高比，等比例调整组件的宽高，比例锁默认不锁定。

2. 全局

• 边距
  基本图表距离整个组件四边（上、下、左、右）的边距
• 图例

• 轮播动画
  开启后图表数据进行轮播，可设置滚动时长和动画间隔


3. 坐标轴

坐标轴分为X轴、Y轴配置

• 启动
  启用可以选择是否开启某坐标轴，取消勾选后则取消该坐标轴和对应的配置。

• X轴
  支持对柱状图的x轴显隐、样式编辑。

配置项	说明
轴标签	X轴的轴标签，可调整格式、文本样式、展示方式和偏移量
轴线	X轴的轴线颜色和粗细
刻度	X轴的刻度线的颜色、粗细、长度
网格线	X轴的网格线样式

• Y轴
  支持对柱状图的y轴显隐、样式编辑。

配置项	说明
轴标签	Y轴的轴标签，可调整格式、文本样式、展示方式和偏移量
轴单位	Y轴轴标签的单位，可调整单位内容、偏移量和文字样式
轴线	Y轴的轴线颜色和粗细
刻度	Y轴的刻度线的颜色、粗细、长度
网格线	Y轴的网格线样式

4. 系列

对数据有类型区分展示需求时，可以将数据划分成不同系列。

配置项	说明
映射	字段名和显示名之间的映射。
区域	改变指定系列的区域颜色
折线	改变指定系列的折线样式，样式内容包括折线类型、颜色、粗细、曲线、null值连接
数据标记	数据标记 改变指定系列的数据标记模式，单圆/双圆标记样式
数值标签	默认未开启。开启下改变文本样式、偏移

5. 提示框

• 自动轮播
  启用后提示框进行自动轮播，可设置停留时间。
• 悬停触发
  鼠标悬浮到对应系列上时，显示提示框。
• 提示框


配置项	说明
提示框样式	柱状图的提示框，支持调整提示框的背景、尺寸、边距和偏移量
框内数据	提示框内的数据，支持修改X轴标签、数据名称、数据值的文字样式

数据

字段	说明
seriesName	系列
name	类别
value	单个数据项的数值

点击查看数据结构

[
  {
    "seriesName": "系列一",
    "name": "A",
    "value": 2024
  },
  {
    "seriesName": "系列二",
    "name": "A",
    "value": 1378
  },
  {
    "seriesName": "系列一",
    "name": "B",
    "value": 1423
  },
  {
    "seriesName": "系列二",
    "name": "B",
    "value": 779
  },
  {
    "seriesName": "系列一",
    "name": "C",
    "value": 1532
  },
  {
    "seriesName": "系列二",
    "name": "C",
    "value": 788
  },
  {
    "seriesName": "系列一",
    "name": "D",
    "value": 1920
  },
  {
    "seriesName": "系列二",
    "name": "D",
    "value": 1232
  },
  {
    "seriesName": "系列一",
    "name": "E",
    "value": 1920
  },
  {
    "seriesName": "系列二",
    "name": "E",
    "value": 1232
  },
  {
    "seriesName": "系列一",
    "name": "F",
    "value": 1920
  },
  {
    "seriesName": "系列二",
    "name": "F",
    "value": 1232
  }
]
